Устройство и принцип работы форсунок

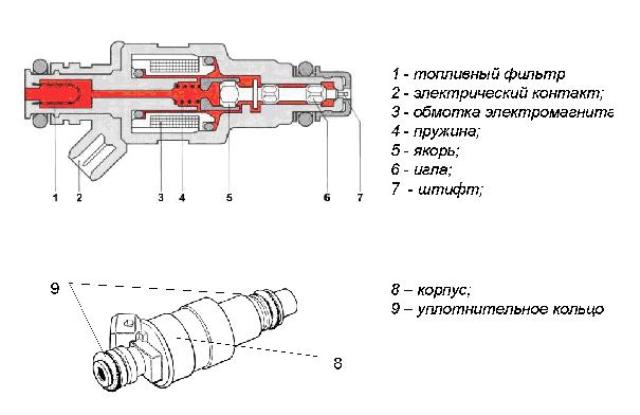

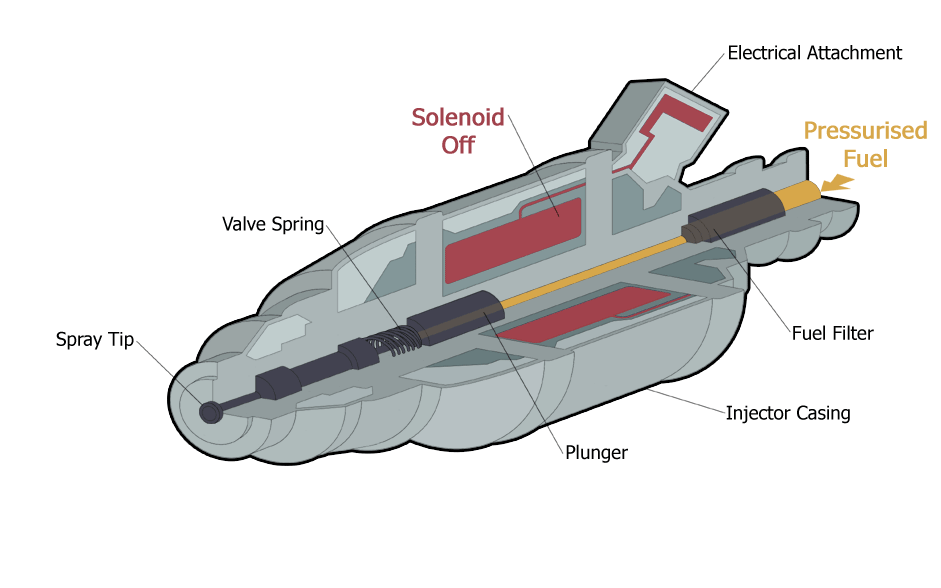

        В корпусе форсунки расположены обмотка электромагнита и двухконтактный электрический разъем. В зависимости от особенностей обмотки ее сопротивление может находиться в пределах от 2 до 16 Ом. Запирающий элемент бывает плоским, коническим и сферическим. Плоские клапаны, как правило, имеют малую массу (0,5 г), что обеспечивает необходимое для высокооборотных двигателей быстродействие. Недостатком плоских клапанов является частое нарушение герметичности вследствие засорения и износа.
        Хорошую герметизацию обеспечивают клапаны со сферической уплотняющей поверхностью, но они применяются преимущественно для форсунок в системах центрального впрыскивания бензина. В последнее время наибольшее распространение получили форсунки с коническим уплотнением клапана ("Бош”, "Лукас”, "Марелли”), обеспечивающие стабильные показатели в процессе длительной эксплуатации.
        Конструкция и параметры распыляющего элемента определяют факел топлива, формируемый в зависимости от места установки форсунки на двигателе. При центральном впрыскивании угол факела доходит до 55 градусов. При распределенном впрыскивании форма факела также определяется местом расположения форсунки и конфигурацией впускного канала. При установке форсунки в головке цилиндра вблизи от впускного клапана угол факела уменьшают до 25—45 градусов. В случае расположения форсунки во впускном трубопроводе, то есть на большом расстоянии от клапана, угол факела уменьшают до 15—25 градусов — так, чтобы основная часть топлива на попадала на стенки впускного канала.
